▌ 技術參數表

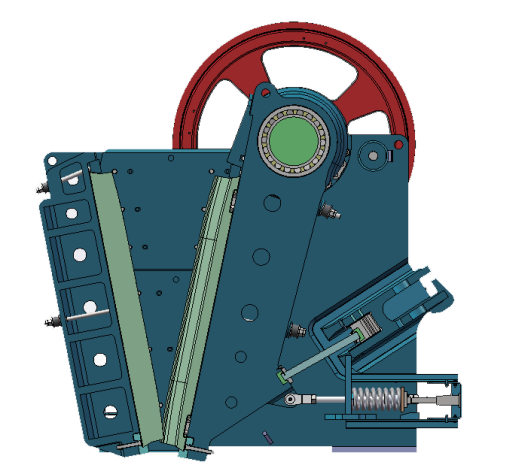

▌ 產品剖面圖

▌ 產品特點

1、MJ 顎式破碎機均為單肘復合擺動式，重型設計，采用對稱深破碎腔、大進給口和優化嚙合角，達到高運轉率、大破碎比、高生產率。壽命長，磨損小，維護操作方便，液壓或機械調整排礦口機構簡單可靠。

2、該機的設計強調在保證并提高強度的同時減輕設備重量，增加靈活性、可靠性、安全性與經濟性。

3、定顎與動顎板均為箱形帶筋板鑄件，重量輕、強度與剛度高，雙重密封的潤滑系統、安全可靠。

4、全部焊縫離開應力集中區，同時在應力集中區采取改變部件弧度等提高強度的措施。

5、方形大進料口，對稱深腔無死區破碎腔：提高進料能力。

6、動顎頂部裝有一塊可以更換的厚護板，用以保護動顎不受進料的沖擊。

7、進料口動顎上方不需安裝擋料板，進入破碎機的大塊物料可以直接落入破碎腔的活動區。

8、傳統顎式破碎機采用的是非對稱破碎腔設計，其有效進料口尺寸小于額定開口。該系列破碎機采用的是對稱破碎腔設計，使實際開口等于額定開口，提高了進料能力。

▌ 外形尺寸圖

▌ 產品尺寸表

▌ 生成能力表

注：上表中給出的產量只是說明破碎機能力的一個近似值。所對應的條件是開路破碎，物料容重為1600kg/m3 干燥的爆破花崗巖，其最大尺寸滿足破碎機允許的最大給料粒度。表中較低的值適用于給料中小于排礦口尺寸的細料被剔除的情況，較高的值則適用于含有細料的情況。破碎機可以正常運行的最小緊邊排礦口取決于給料的粒度分布、材料的可碎性(Wi)、給料中污染物的含量、所安裝的顎板類型及其材料種類等。
